額定絕緣電壓：1000V
額定工作電壓：400,500,690V
約定發熱電流：160A
配裝熔斷體尺碼：00,000
重量：290g
開關在不同工作電壓、不同使用類別下的工作電流
額定工作電壓： 690V│ 500V│ 230/400V
額定工作電流： 100CA│ 125A│ 160A
使 用 類 別 ： AC21B│ AC22B│ AC23B
配裝熔斷體尺碼： 00,000│ 00│ 00
熔斷體額定分?jǐn)嗄芰Γ?0kA│ 100kA│ 100kA

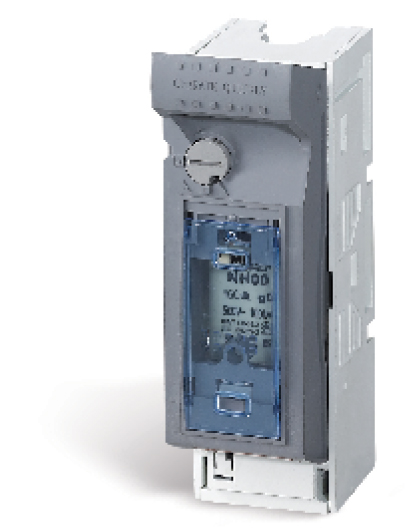

a、開關有底座和罩殼(載熔裝置)兩部分組成，呈封閉結構，正面操作，通過罩殼上的透明板，可以直接觀察配裝的熔斷體額定數據及指示件的動作狀態，開關配裝相應尺碼的熔斷體；
b、開關具有體積小巧、使用安全可靠、熔斷體卸裝方便、操作力小等優點；
c、產品除導電部件，全部采用整體防觸摸保護：IP20，并采用環保材料，符合國家標準GB14048.3與國際標準IEC/EN60947-3。
本型號產品可單相或多相組合。
主要用于有高短路電流的配電電路和電動機電路中用作電源開關、隔離開關和應急開關，并作交流電路保護之用。本開關不宜做直接開閉單合電動機之用。
